Przecisk hydrauliczny — siłą wpychamy rurę w grunt
To najprostsza koncepcyjnie z trzech omawianych technologii. W komorze startowej (wykop o wymiarach kilka na kilka metrów) ustawia się maszynę przeciskową — agregat hydrauliczny z układem siłowników, które napierają tłokiem na koniec rury stalowej. Rura, ostro zakończona głowicą lub tarczą, wciska się w grunt po linii prostej, milimetr po milimetrze. Po dotarciu do komory końcowej wnętrze rury (zapełnione gruntem) jest wybierane mechanicznie — najczęściej ślimakiem. To technologia działająca dobrze przy spełnieniu kilku warunków:
- Trasa musi być prosta — przeciskarka nie zmienia kierunku w trakcie pracy.
- Grunt powinien być stosunkowo jednorodny — duże głazy lub gniazda kamieni są problemem.
- Długości typowo do 30–35 metrów — powyżej rośnie tarcie i siła wymagana do przeciskania.
- Średnice typowo DN 80–DN 1200 mm — zależnie od mocy maszyny.
Profesjonalne maszyny przeciskowe serii RM osiągają siły napierania od 48 do 70 ton, co pozwala na przeciski rur w przewidywalnych warunkach gruntowych do długości około 35 metrów. Zalety: prostota konstrukcji, szybkość pracy (kilka–kilkanaście godzin na typowy przepust), niski koszt eksploatacji, łatwa diagnostyka problemów. Minusy: brak możliwości korygowania trasy, ograniczenia długości, mniejsza elastyczność wobec trudnych gruntów.

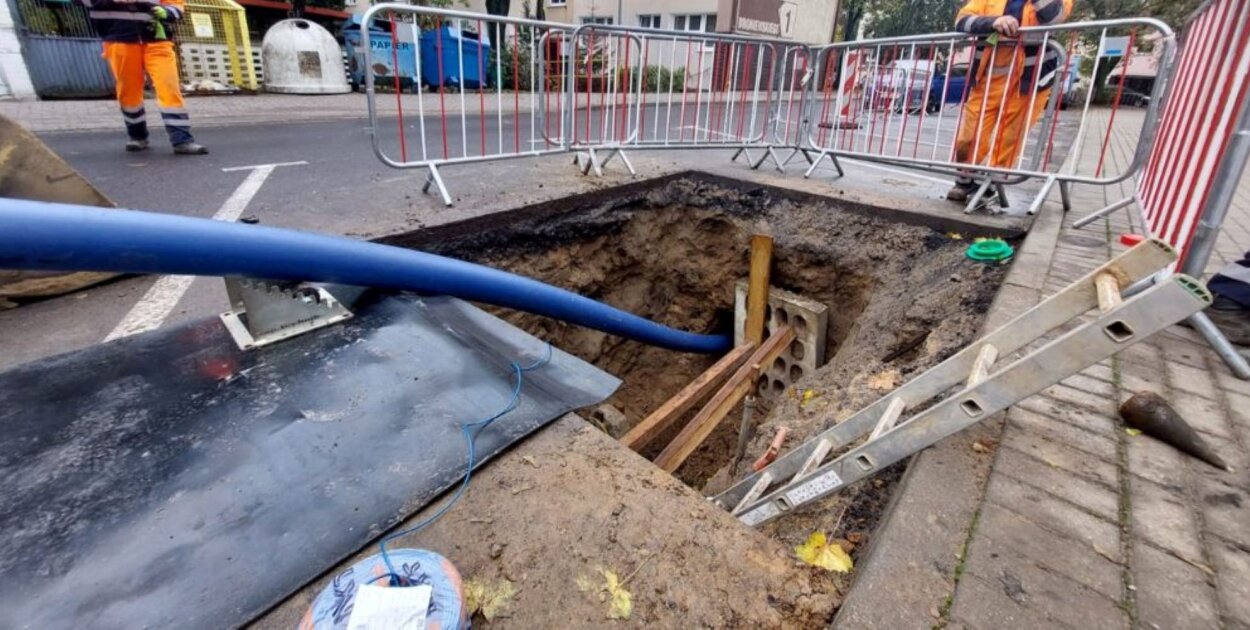

Przewiert sterowany (HDD) — wiercenie pilotowe i rozwiercanie
HDD (Horizontal Directional Drilling) to technologia bardziej zaawansowana. Z komory startowej (lub bezpośrednio z poziomu terenu, w wersji „terenowej") uruchamia się głowicę wiertniczą, która płucze wodą lub bentonitem otwór pilotowy o niewielkiej średnicy (kilka–kilkanaście centymetrów). Głowica jest sterowana radiowo — operator powierzchniowy widzi jej położenie na specjalnym lokalizatorze i może zmieniać kierunek w czasie rzeczywistym. Po dotarciu otworu pilotowego do punktu końcowego, na głowicę zakłada się rozwiertak — narzędzie o większej średnicy. Rozwiertak, ciągnięty z powrotem do komory startowej, rozszerza otwór do potrzebnej średnicy. Może to być wykonane w kilku przejściach, każdym razem zwiększając średnicę. W ostatnim przejściu za rozwiertakiem ciągnie się rurę docelową. Zalety HDD:
- Możliwość omijania przeszkód — operator widzi trasę i może ją korygować.
- Bardzo długie odległości — od kilkudziesięciu do nawet kilkuset metrów.
- Zminimalizowany ślad powierzchniowy — często wystarczy mała komora startowa, czasem tylko podjazd dla wiertnicy.
- Praca w gruntach trudnych — odpowiednio dobrana płuczka i głowica radzi sobie z gliną, piaskami, nawet skałami.
Minusy: większa złożoność technologiczna, droższy sprzęt, większa wrażliwość na niewłaściwe procedury (np. niewłaściwa płuczka prowadzi do „blow out" — wybuchu na powierzchni). HDD wymaga doświadczonego operatora i pełnego zaplecza technicznego — pomp, mieszalnika płuczki, obróbki urobku. Zastosowania: sieci telekomunikacyjne, elektroenergetyczne, gazowe, wodociągowe — szczególnie tam, gdzie trasa nie jest prosta lub gdzie pod ziemią są inne instalacje wymagające omijania. Wybór konkretnej wiertnicy zależy od zakresu działalności — inne maszyny obsługują projekty miejskie, inne — przewierty pod autostradami i rzekami.
Mikrotunelowanie — najbardziej zaawansowana z technologii
Mikrotuneling to technologia, w której z komory startowej wprowadza się tarczę wiertniczą zdalnie sterowaną. Tarcza pracuje samodzielnie — urabia grunt, odprowadza urobek (zwykle zawiesiną wodną przepompowywaną przewodami) i wciska za sobą rury, które są dosztukowywane z komory startowej. Sterowanie odbywa się z powierzchni — operator widzi pozycję tarczy na ekranie z dokładnością do kilku milimetrów. Mikrotuneling stosuje się tam, gdzie:
- Wymagana jest bardzo wysoka precyzja położenia (kanalizacja grawitacyjna z określonym spadkiem).
- Średnice są duże (typowo DN 600 i większe).
- Długości znaczne (do 200–300 metrów).
- Grunty są trudne — wodonośne, kamieniste, niejednorodne.
- Brak miejsca na komorę startową dla HDD.
Minusy: bardzo wysoki koszt sprzętu (kilka–kilkanaście milionów złotych za kompletny komplet), wymagająca obsługa, długi czas mobilizacji na placu budowy. Mikrotuneling jest technologią dla największych projektów infrastrukturalnych — magistralnych kolektorów kanalizacyjnych, ropociągów, wodociągów strategicznych.
Tabela porównawcza
Skrótowo, kiedy która technologia ma sens: Krótka, prosta trasa pod drogą lub torem (do 30 m): przecisk hydrauliczny pod drogą, torami, rzekami, chodnikami i placami — najtaniej, najszybciej. Średnia odległość, trasa wymagająca omijania przeszkód: HDD — elastyczność trasy. Długa odległość, prosta trasa, średnie/duże średnice: HDD lub mikrotuneling — w zależności od precyzji wymaganej. Magistrale kanalizacyjne grawitacyjne, duża średnica, wysoka precyzja: mikrotuneling. Renowacja istniejącej rury (zwykle wymiana na większą średnicę): bursting — technologia spoza tej trójki, ale warta wzmianki w kontekście kompletnego obrazu rynku. Przekroczenie pod rzeką/jeziorem: HDD na większej głębokości lub mikrotuneling — zwykle nie przeciski, ze względu na trudność z osuszeniem dna komory startowej.
Koszty — orientacyjne ramy
Bezwzględne kwoty zmieniają się szybko, więc lepiej myśleć w proporcjach. W typowych warunkach polskiego rynku: Przecisk hydrauliczny: relatywnie najtańszy. Koszt ofertowy za metr przekroczenia (rura DN 200–DN 300, długość 20–30 m) zaczyna się od kilkuset złotych za metr i może rosnąć do kilku tysięcy w trudnych warunkach. HDD: zwykle 1,5–3× droższy od przecisku w porównywalnym zakresie średnic i długości. Im dłuższa i bardziej skomplikowana trasa, im trudniejszy grunt — tym wyższa cena. Mikrotuneling: technologia premium, koszt jednostkowy często 5–10× wyższy niż przecisku. Sens ekonomiczny pojawia się dopiero przy dużych projektach, gdzie inne technologie są niewykonalne lub niewystarczająco precyzyjne. Te liczby są orientacyjne — w konkretnym projekcie ceny ofertowe mogą znacząco odbiegać w obie strony, w zależności od konkurencji wykonawców, sezonu, dostępności sprzętu, warunków placu budowy.
Częsty błąd — wybór technologii „w ciemno"
Inwestorzy nieświadomi różnic między technologiami zwykle wpadają w jedną z dwóch pułapek: Pułapka „najtańszej oferty". Przyjmują przecisk, bo jest najtańszy, na trasie, która wymaga HDD (przeszkody, grunt, długość). Po kilku metrach przeciskania okazuje się, że trasa nie idzie — głowica blokuje się na głazie albo zbacza z osi. Przebudowa, dodatkowe koszty, opóźnienia. Pułapka „najbezpieczniejszej oferty". Stosują HDD lub mikrotuneling tam, gdzie wystarczyłby zwykły przecisk. Płacą wielokrotnie więcej za technologię, której zaawansowane możliwości nie są wykorzystane. Zysk po stronie wykonawcy, strata po stronie inwestora. Lekarstwo: konsultacja z projektantem lub doświadczonym wykonawcą jeszcze na etapie koncepcji projektu, nie po przygotowaniu kosztorysu. To kilkaset złotych za godzinę konsultacji, które zaoszczędzą tysięcy w ofercie wykonawczej.
Specyfika polskich warunków
Polski rynek bezwykopowy ma swoją specyfikę, którą warto znać:
- Grunty zróżnicowane. Polska ma na swoim obszarze tereny moreny polodowcowej (głazy w glinie), tereny piaszczyste, tereny lessowe, tereny torfowe i bagnisiste. Każdy z tych typów wymaga innego doboru technologii i sprzętu.
- Ciasne tereny miejskie. Dużo projektów realizuje się w gęstej zabudowie, gdzie sprzęt musi być kompaktowy.
- Krótkie sezony budowlane. Mróz wstrzymuje pracę na kilka miesięcy, więc skala projektów musi być dobrze planowana w cyklu rocznym.
- Coraz wyższe wymagania ekologiczne. Inspektoraty środowiska kontrolują używane płuczki, sposób zagospodarowania urobku, hałas i drgania.
Dobry wykonawca lub producent maszyn rozumie te warunki i potrafi do nich dopasować ofertę. Profesjonalne studium przypadku opisujące przewierty pod rzekami i drogami pokazuje, jakie konkretne wyzwania pojawiają się w realizacji takich projektów w Polsce.
Podsumowanie
Przecisk, HDD i mikrotunelowanie to trzy odrębne technologie, choć łączy je wspólny cel — bezwykopowe wykonanie przekroczenia. Wybór między nimi powinien zacząć się od pełnej analizy warunków: długości i geometrii trasy, średnicy instalacji, charakteru gruntu, wymagań precyzji, ograniczeń terenowych. Cena wykonania jest istotna, ale nie powinna być pierwszym kryterium — zła technologia w niewłaściwym miejscu zawsze kosztuje więcej niż wybór przemyślany od początku. Kamarch z Wielkich Dróg specjalizuje się w produkcji maszyn dla wszystkich trzech opisanych technologii — najsilniejsze są w segmencie maszyn przeciskowych (seria RM, od 2008 roku), ale produkują również osprzęt do HDD i komponenty do mikrotuneli. W ofercie znajduje się także osprzęt wiertniczy do palowania CFA — wiertnice WR z momentem obrotowym, świdry ślimakowe i adaptacje na koparki o masie 8–40 ton. To istotne uzupełnienie dla wykonawców, którzy obok bezwykopowych przekroczeń realizują też prace palowo-fundamentowe pod mostami, ekranami dźwiękochłonnymi czy obiektami przemysłowymi. Po szczegóły dotyczące konkretnej maszyny lub konsultację techniczną zapraszamy do bezpośredniego kontaktu.
