Projektowanie Systemów Pneumatycznych: Krok po Kroku do Efektywności

Systemy pneumatyczne, wykorzystujące sprężone powietrze do przekazywania energii, stanowią kluczowy element w wielu gałęziach przemysłu. Projektowanie efektywnych systemów pneumatycznych to skomplikowany proces, który wymaga dokładnej wiedzy i doświadczenia. W tym artykule zapoznamy się z kluczowymi krokami i zasadami projektowania systemów pneumatycznych od podstaw.

1. Określenie Celów i Wymagań: Kluczowy Krok w Projektowaniu Systemów Pneumatycznych

Projektowanie systemów pneumatycznych to proces, który rozpoczyna się od dokładnego zrozumienia celów i wymagań projektu. To etap, który często decyduje o sukcesie całej konstrukcji. Dlaczego jest tak istotny?

Zrozumienie Przeznaczenia Systemu: W pierwszej kolejności, inżynierowie muszą dokładnie zrozumieć, do czego ma służyć system pneumatyczny. Czy będzie to układ do obsługi maszyn produkcyjnych, układ do precyzyjnego sterowania ruchem w przemyśle, czy może układ wspierający funkcje w samochodzie. Każde zastosowanie będzie miało swoje unikalne wymagania.

Określenie Operacji i Zadań: Następnie konieczne jest określenie, jakie operacje i zadania system będzie wykonywał. To obejmuje m.in. precyzyjne sterowanie ruchem elementów, manipulację obiektami, podtrzymywanie ciśnienia lub inne specyficzne operacje związane z danym zastosowaniem.

Obciążenia i Warunki Środowiskowe: Inżynierowie muszą także brać pod uwagę obciążenia, z którymi system będzie się zmagać. To może obejmować np. siłę wymaganą do podnoszenia lub przemieszczania obiektów, ciśnienie robocze, czy też reakcję na zmienne warunki środowiskowe, takie jak wilgotność, temperatura, czy obecność substancji chemicznych.

Zgodność z Normami i Bezpieczeństwem: Istotnym aspektem jest również zrozumienie norm i przepisów bezpieczeństwa, które mają zastosowanie do danej dziedziny. Nagłówek: Projektowanie Systemów Pneumatycznych: Krok po Kroku do Efektywności

2. Wybór Odpowiednich Komponentów:

Wybór właściwych komponentów jest kluczowy dla skutecznego działania systemu pneumatycznego. Dzięki odpowiednio dobranym elementom system będzie wydajniejszy, niezawodny i ekonomiczny.

• Kompresory: Kompresor to jeden z głównych elementów systemu pneumatycznego, odpowiedzialny za sprężanie powietrza. Istnieje wiele rodzajów kompresorów, w tym tłokowe, śrubowe, spiralne, czy odśrodkowe. Każdy z nich ma swoje zastosowanie, w zależności od wymagań projektu. Kompresory tłokowe, na przykład, są powszechnie używane w mniejszych instalacjach, gdzie wymagane jest średnie ciśnienie, podczas gdy kompresory śrubowe są bardziej energooszczędne i efektywne dla większych systemów.
• Zawory: Zawory pneumatyczne kontrolują przepływ powietrza w systemie. Istnieje wiele rodzajów zaworów, takich jak zawory kulowe, zawory iglicowe, zawory dwudrogowe i trójdrogowe, które pozwalają na kontrolę kierunku przepływu i ilości powietrza.
• Cylindry: Cylindry pneumatyczne są elementami, które przekształcają energię sprężonego powietrza w ruch mechaniczny. Dostępne są różne typy cylindrów, w tym cylindry jednostronne i dwustronne, o różnych średnicach i długościach skoku, co pozwala na precyzyjne dopasowanie do konkretnych zastosowań.
• Filtry i Regulatory: Filtry pneumatyczne są kluczowe dla utrzymania czystości powietrza w systemie, chroniąc komponenty przed zanieczyszczeniami. Regulatory ciśnienia pozwalają na kontrolę ciśnienia powietrza w systemie, co jest kluczowe dla jego prawidłowego funkcjonowania.

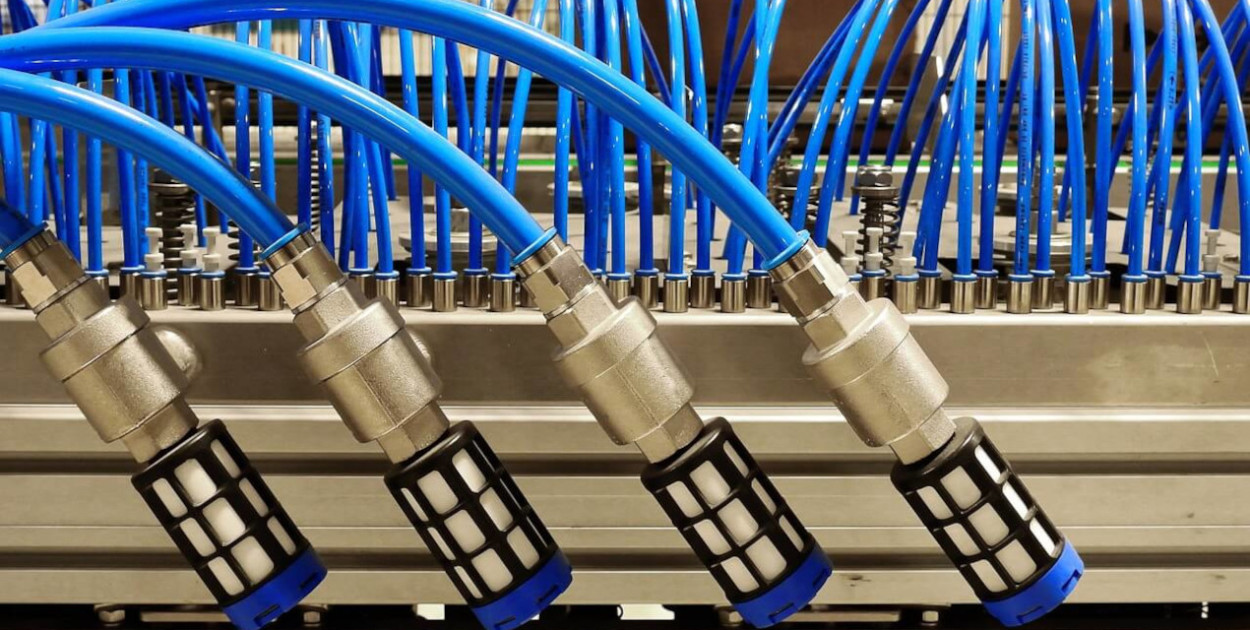

• Przewody Pneumatyczne: Dobór właściwych przewodów pneumatycznych ma wpływ na efektywność systemu. Muszą być one odpowiedniej średnicy, aby zapewnić odpowiedni przepływ powietrza. Ważne jest również, aby były elastyczne, trwałe i odporne na działanie wysokiego ciśnienia.
• Automatyka: Współczesne systemy pneumatyczne coraz częściej wykorzystują automatykę, taką jak sterowniki PLC (Programmable Logic Controller) czy sensory. Integracja tych elementów pozwala na lepszą kontrolę i monitorowanie pracy systemu, co przekłada się na zwiększenie efektywności i bezpieczeństwa.
• Materiały i Normy: Podczas wyboru komponentów pneumatycznych, ważne jest zwrócenie uwagi na materiały, z których są wykonane. Muszą być one kompatybilne z mediami, z którymi będą miały kontakt. Dodatkowo należy zwrócić uwagę na normy branżowe, które określają wymagania dotyczące konkretnych komponentów.
• Innowacje w Technologii: Rozwój technologiczny ciągle wprowadza nowe rozwiązania i innowacje w dziedzinie komponentów pneumatycznych. Przykładowo, coraz popularniejsze stają się inteligentne zawory pneumatyczne, które pozwalają na zdalne sterowanie i monitorowanie pracy systemu.

Wybór właściwych komponentów to kluczowy etap projektowania systemu pneumatycznego. Dobrze dobrana kombinacja kompresorów, zaworów, cylindrów, filtrów i innych elementów ma ogromny wpływ na wydajność, niezawodność i trwałość całego systemu. Dlatego też projektanci muszą dokładnie analizować wymagania projektu i dostępne rozwiązania, aby wybrać optymalne komponenty.

3. Projektowanie Układu:

Projektowanie układu pneumatycznego to kluczowy etap, który ma zasadniczy wpływ na wydajność i funkcjonalność systemu. Jest to proces, który wymaga uwzględnienia wielu aspektów i decyzji, takich jak konfiguracja komponentów, projekt ścieżek przewodzenia, bezpieczeństwo, integracja technologii wizualizacyjnych, zarządzanie energią oraz integracja z innymi systemami.

Konfiguracja komponentów to pierwszy kamień milowy projektu. W jaki sposób kompresory, zawory, cylindry i inne elementy układu zostaną rozmieszczone w obrębie struktury systemu pneumatycznego? To kluczowe pytanie, które wpływa na wydajność i dostępność komponentów.

Projekt ścieżek przewodzenia ma ogromne znaczenie dla zapewnienia optymalnego przepływu sprężonego powietrza między komponentami. Jakie trasy zostaną wyznaczone, aby zminimalizować opór i straty energii?

Aspekty bezpieczeństwa i zgodności z normami to kwestie, które nie mogą być pomijane. System pneumatyczny musi być zgodny z obowiązującymi przepisami i normami bezpieczeństwa, co ma fundamentalne znaczenie dla ochrony pracowników i urządzeń.

Integracja nowoczesnych technologii wizualizacyjnych, takich jak oprogramowanie umożliwiające wirtualne modelowanie układu, pozwala na identyfikację potencjalnych problemów i optymalizację konstrukcji już na etapie projektu.

Zarządzanie energią to kolejny ważny aspekt. Projektowanie układu w sposób, który minimalizuje zużycie energii, jest kluczowe zarówno z ekonomicznego, jak i ekologicznego punktu widzenia.

Integracja z innymi systemami to również istotny element. System pneumatyczny często współpracuje z innymi systemami używanymi w danej aplikacji. Optymalna integracja może skutkować synergiami i wzrostem ogólnej wydajności procesu.

Odpowiednie projektowanie układu pneumatycznego to kluczowy czynnik sukcesu. Wymaga uwzględnienia wielu czynników, analizy i doświadczenia, by stworzyć system, który spełnia założone cele i zapewnia efektywne wykorzystanie sprężonego powietrza w danej aplikacji.

4. Montaż i Testy:

Kiedy projekt systemu pneumatycznego jest już zaawansowany, następnym nieodzownym krokiem jest jego montaż oraz przeprowadzenie niezawodnych testów. Montaż to proces, w którym projekt na papierze zamienia się w rzeczywistość, ale to także moment, w którym precyzja i dokładność stają się kluczowe.

Montażyści, którzy wykonują to zadanie, muszą być doskonale zaznajomieni z projektem oraz posiadać niezbędne umiejętności techniczne. Każdy element systemu pneumatycznego musi być właściwie zamontowany, połączony i zabezpieczony, aby zapewnić jego niezawodność w trudnych warunkach eksploatacyjnych.

Ważnym aspektem montażu jest również stosowanie odpowiednich narzędzi i materiałów. Nawet najmniejszy błąd w montażu, taki jak źle założone połączenie czy niewłaściwie zamocowany komponent, może prowadzić do awarii systemu.

Po zakończeniu montażu przychodzi czas na testy. To etap, który pozwala zweryfikować, czy system działa zgodnie z założeniami projektowymi. Testy mogą obejmować wiele różnych aspektów, w zależności od specyfiki systemu i jego zastosowania.

• Testy wydajnościowe pozwalają ocenić, czy system spełnia określone wymagania wydajnościowe, takie jak przepustowość czy precyzja działania. Testy bezpieczeństwa sprawdzają, czy system działa w sposób bezpieczny dla ludzi i środowiska.
• Testy trwałości i niezawodności pozwalają określić, jak system będzie działał w dłuższym okresie eksploatacji oraz czy jest on odporny na warunki eksploatacyjne, takie jak zmienne temperatury czy wilgotność. Podczas testów należy również monitorować zużycie energii, aby upewnić się, że system jest jak najbardziej ekonomiczny.

Montaż i testy to etapy, które nie tylko sprawdzają jakość wykonanej pracy, ale także pozwalają na ewentualne korekty i poprawki. Każdy system pneumatyczny musi być dostosowany do swojego środowiska i zadań, dlatego tak istotne jest dokładne przetestowanie go przed uruchomieniem.

5. Konserwacja i Utrzymanie:

Ostatnim, ale równie ważnym etapem w projektowaniu systemów pneumatycznych jest zaplanowanie konserwacji i utrzymania. Konserwacja to kluczowy element utrzymania wysokiej wydajności i niezawodności systemu pneumatycznego na przestrzeni czasu.

Regularne przeglądy techniczne stanowią podstawę konserwacji. W ich trakcie specjaliści oceniają stan wszystkich komponentów systemu, sprawdzając, czy nie ma śladów zużycia, korozji, czy uszkodzeń. Przeglądy obejmują również testy wydajnościowe, które pozwalają zweryfikować, czy system nadal działa zgodnie z założeniami projektowymi.

Konserwacja obejmuje także czyszczenie i smarowanie elementów systemu, takich jak zawory czy cylindry. Usuwanie nagromadzonych zanieczyszczeń może znacząco poprawić wydajność i niezawodność systemu.

W przypadku bardziej zaawansowanych systemów, zwłaszcza tych wykorzystywanych w przemyśle, konieczne może być przeprowadzenie badań diagnostycznych, takich jak testy ultradźwiękowe czy termowizyjne. Pozwalają one na wykrycie ukrytych problemów i awarii, zanim staną się one poważniejszym problemem.

Niezbędnym elementem konserwacji jest również wymiana zużytych lub uszkodzonych komponentów. Regularnie sprawdzane i konserwowane systemy pneumatyczne działają bardziej efektywnie i trwale, co przekłada się na oszczędności eksploatacyjne.

Warto również planować awaryjne procedury naprawcze oraz posiadać dostępność części zamiennych, aby minimalizować czas przestojów w przypadku nieoczekiwanych usterek.

6. Podsumowanie:

Projektowanie systemów pneumatycznych to proces złożony i istotny w wielu dziedzinach przemysłu. Kluczem do sukcesu jest precyzyjne określenie celów i wymagań projektu, staranny dobór komponentów, przemyślane zaprojektowanie układu, precyzyjne montaż i skrupulatne testy, oraz odpowiednie procedury konserwacyjne i utrzymania.

Efektywne i niezawodne systemy pneumatyczne odgrywają kluczową rolę w produkcji, transportacji, a także wielu innych dziedzinach naszego życia. Poprawnie zaprojektowane i utrzymane układy pneumatyczne przyczyniają się do oszczędności eksploatacyjnych, efektywności i trwałości, co stanowi istotny element sukcesu w konkurencyjnym środowisku biznesowym. Dlatego też, inżynierowie i specjaliści ds. utrzymania powinni przywiązywać dużą wagę do każdego etapu projektowania i dbania o regularne przeglądy oraz konserwację. Właściwie działające systemy pneumatyczne to kluczowa siła napędowa nowoczesnego przemysłu i technologii.
